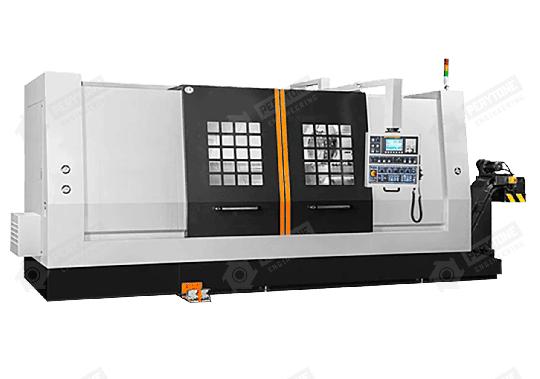

Горизонтальный токарный станок с ЧПУ CPL-3520
Версия для печати
Токарный станок с ЧПУ CPL-3520 оснащен наклонной станиной 45° и создан для изготовления деталей высокого качества с минимальными затратами и максимальной эффективностью.
Характеристики
| Основные | |
|---|---|
| Максимальный диаметр обработки над станиной, мм | 900 |
| Максимальный диаметр обработки над суппортом, мм | 700 |
| Расстояние между центрами, мм | 2050 (опц. 1400/3000) |
| Максимальная длина обрабатываемой детали, мм | 2050 (опц. 1400/3000) |
| Максимальный диаметр обрабатываемой детали, мм | 700 |
| Перемещения по осям | |
| Ход по оси X, мм | 355+30 |
| Ход по оси Z, мм | 2150 (опц. 1000/3100) |
| Ускоренная подача по оси X/Z, м/мин | 20/15 (опц. 20/15) |
| Шпиндель | |
| Скорость вращения шпинделя, об/мин | 1000 |
| Размер патрона, дюйм | 20 (опц. 24) |
| Мощность мотора шпинделя, кВт | 22/26 |
| Диаметр патрона главного/противошпинделя, дюйм | А2-15 |
| Диаметр сквозного отверстия в шпинделе, мм | 165 |
| Револьверная головка | |
| Количество инструментов | 10 |
| Задняя бабка | |
| Диаметр пиноли, мм | 150 |
| Ход пиноли, мм | 150 |
| Конус пиноли, мм | МТ-6 |
| Инструменты | |
| Количество инструментов | 10 |
| Станок | |
| Потребляемая мощность, кВт | 40 |
| Вес станка, кг | 13100 (11600/16100) |
| Габариты станка, мм | 6433 (5783/7433) х 2542 |
| Правая/Левая револьверная головка | |
| Тип зажима револьверной головки | Гидравлический |
| Максимальный диаметр сверла, мм | 60 |
| Максимальное сечение инструмента, мм | 32 |
Комплектация
Стандартная комплектация
- 8 позиционная гидравлическая головка дискового типа (20*20/25*25мм) (в комплекте инструмент для внешней токарной обработки - 1 шт., инструмент для внутр. токарной обработки - 3 шт.
- Линейные направляющие на осях X, Z
- Насос системы охлаждения
- Программируемое движение задней бабки
- Центр MT.4
- Стружкоуборочный конвейер с тележкой
- Система автоматической смазки
- Сигнализационный светофор
- Подсветка рабочей зоны
- Коробка с инструментами
- Встроенная гидростанция
- Теплообменник для электрошкафа
- Внутренняя система охлаждения к головке 8››(10››) каленые и мягкие кулачки для шпинделя
Дополнительная комплектация
- Трансформатор
- Автоматический улавливатель деталей
- Автоматическая настройка инструмента
- Ручная настройка инструмента
- Соответствие нормам СЕ
- Ось С и 12 позиционная приводная головка (VDI30 (20*20мм), VDI40(25*25мм)
Примечание:
Стандартные и дополнительные опции могут отличаться для разных моделей.
Точную комплектацию уточняйте у менеджеров компании
«Перитон Инжиниринг».
Описание
Токарный станок с ЧПУ CPL-3520 оснащен наклонной станиной 45° и создан для изготовления деталей высокого качества с минимальными затратами и максимальной эффективностью.
